Axe X 650 mm
Axe Y 520 mm
Axe Z 475 mm
Déplacement rapide 42 m/min
Vitesse d'avance jusqu'à 42 000 mm/min
Nombre de tours
Programmable en continu 20 000 tr/min
En mode de préparation : 800 tr/min
Puissance du moteur
Puissance d'entraînement max. à 40 % de service continu : 35 kW
Puissance nominale à 100 % : 25 kW
Couple
Couple max. de la broche à 40 % de service continu : 130 Nm
Couple nominal à 100 % de service continu : 86 Nm
Porte-outil SK40
Force de traction de l'outil : 11,2 kN

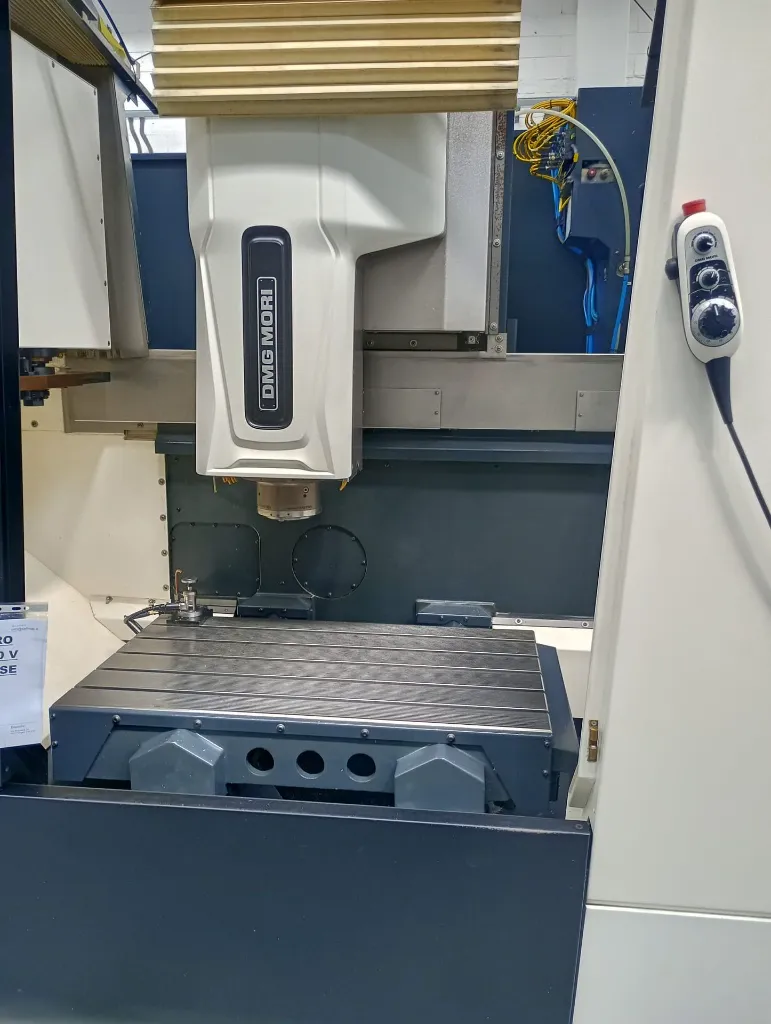

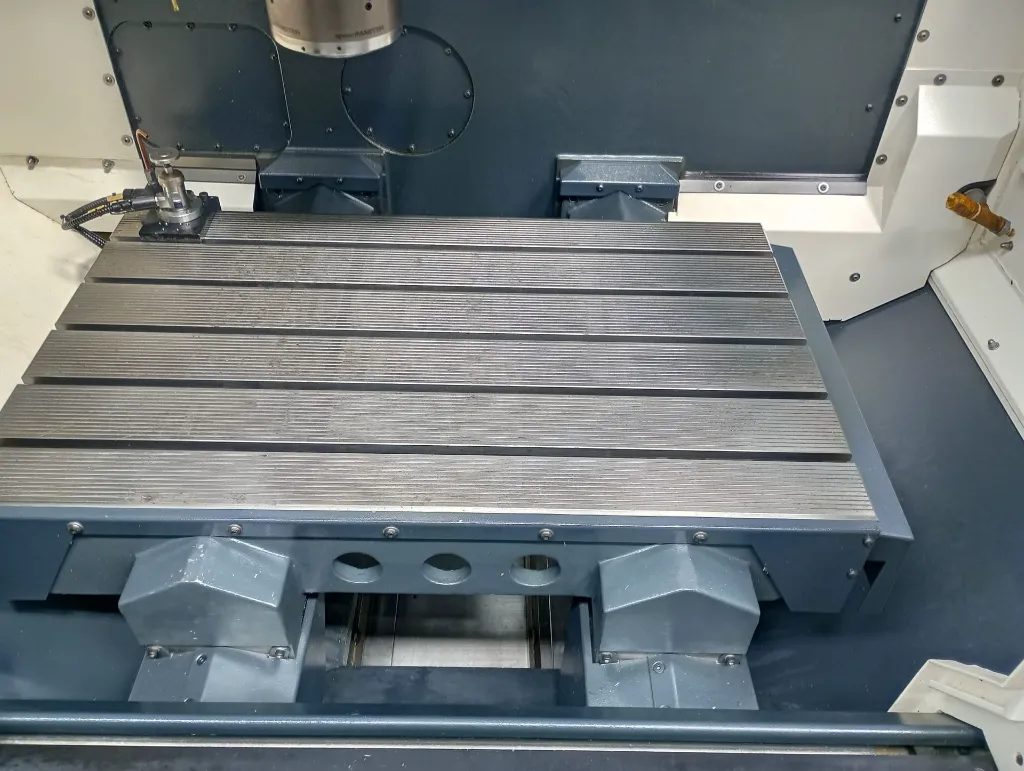

TABLE
Dimensions (mm) 960 x 570
Distance entre les rainures en T (mm) 100
Nombre de rainures (pcs) 4/14H12
Rainure de référence (pcs) 1/14H7
Charge maximale : 800 kg
Hauteur de chargement (plan angulaire/plan de la table) : 800 mm
MACHINE À DIVISER À COMMANDE NUMÉRIQUE MORI SEIKI DDRT 200X
Hauteur des pointes : 140 mm
Ø de la table : 200 mm
Ø du trou central : 65H7 mm
Ø de la surface de serrage : 50 mm
Rainure de serrage : 14h6 mm
Couple de serrage : 600 Nm
Couple max. : 280 Nm
Vitesse de rotation : 150 tr/min
Temps de positionnement : 5 s
Temps de répétition : 3 s
Ø max. de la pièce : 250 mm
Vitesse max. : 200 tr/min
Charge
Poids max. de la pièce avec serrage d'un côté : 102 kg
Charge verticale max. de la pièce : 100 kg
Charge verticale max. de la pièce avec contre-pointe : 250 kg
Charge horizontale max. (poids de la pièce) : 250 kg
Poids
Table rotative à commande numérique : 115 kg
MESURE DE L'OUTIL TT160
Précision de palpage < 15 µm
Déviation max. de l'élément de mesure 5 mm
Force de déviation axiale 8 N
Force de déviation radiale 1 N
Vitesse de palpage max. 5 m/min
Indice de protection (EN 60529) IP67
Température de fonctionnement 10-40 °C

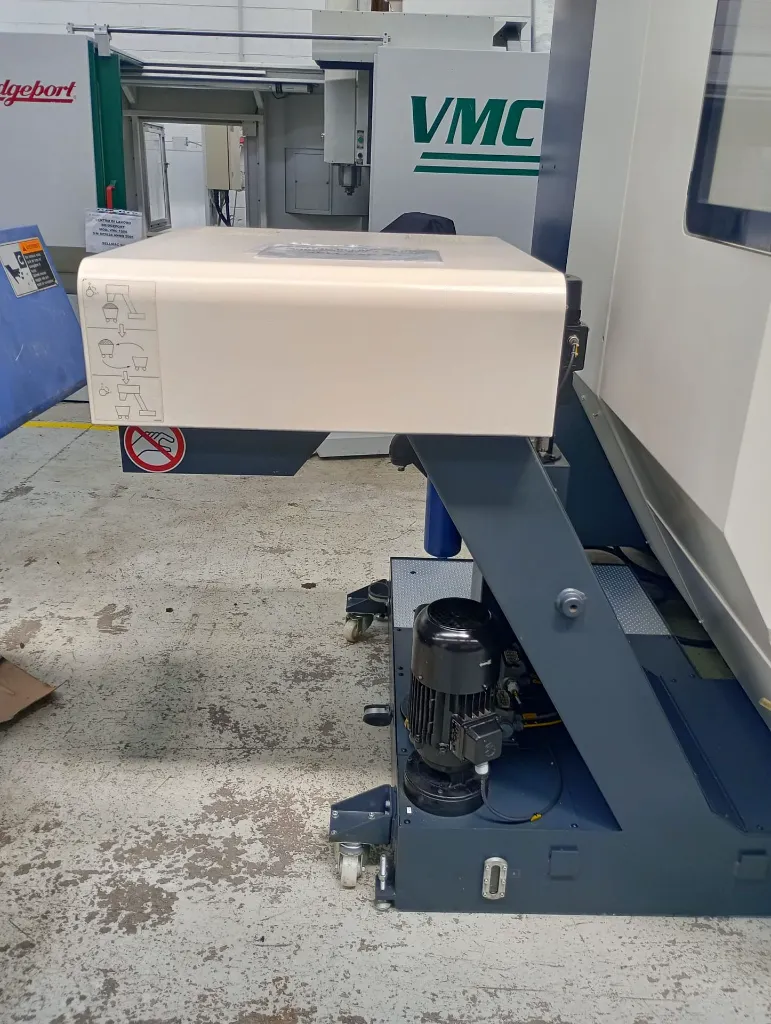

CONVOYEUR DE COUPURES AVEC SYSTÈME D'EXTENSION DU FLUIDE DE REFROIDISSEMENT
Volume de remplissage : 230 l

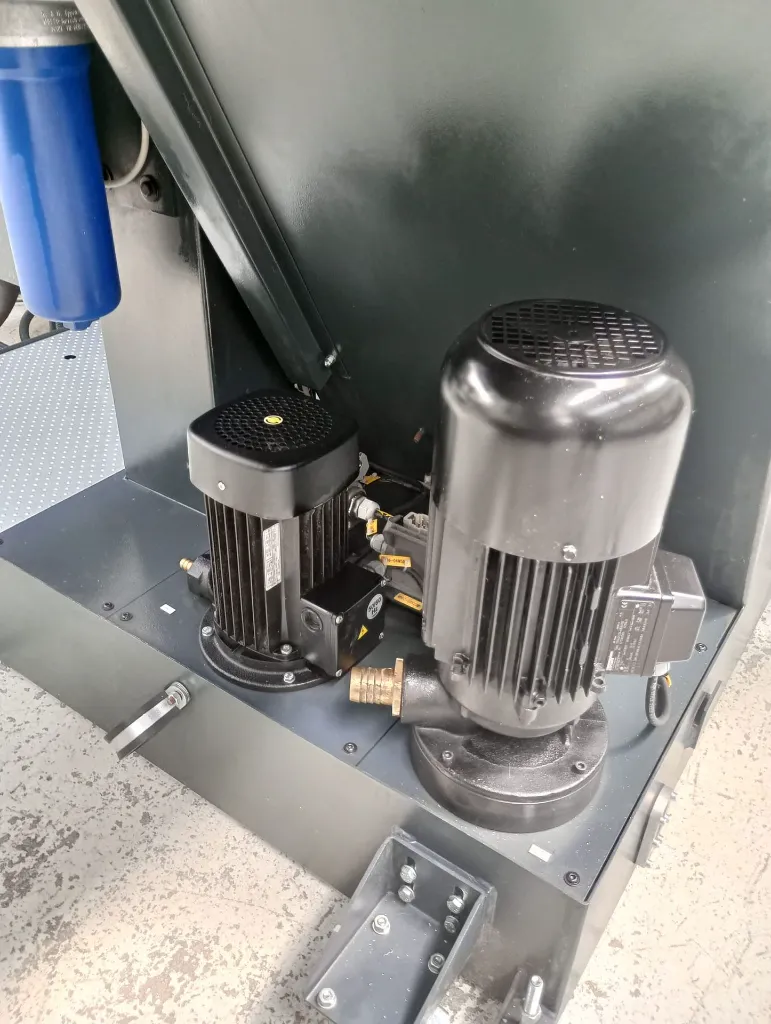

UNITÉ DE REFROIDISSEMENT DE LA MACHINE
Puissance frigorifique effective : 4,5 kW
Pompe du circuit de refroidissement : 40 l/min
Réfrigérant : R 134a
Fluide de refroidissement : eau - Antifrogen® L % 70/30
Volume de remplissage du fluide de refroidissement l 38
Température de sortie °C +15 - +30
Température ambiante admissible °C +10 - +45
Poids de l'unité à vide kg 130
Autres informations utiles
Environ 2 200 heures de fonctionnement
Machine fournie avec les manuels et la déclaration de conformité CE
