Multiswiss 8/24

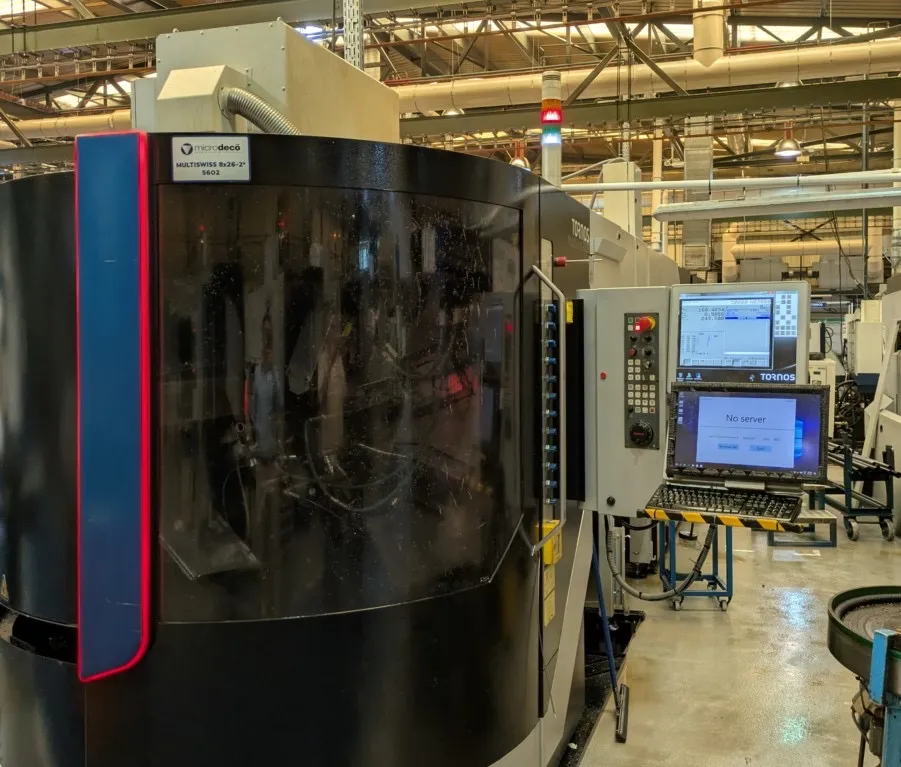

MultiSwiss 8x26 avec 3 axes Y

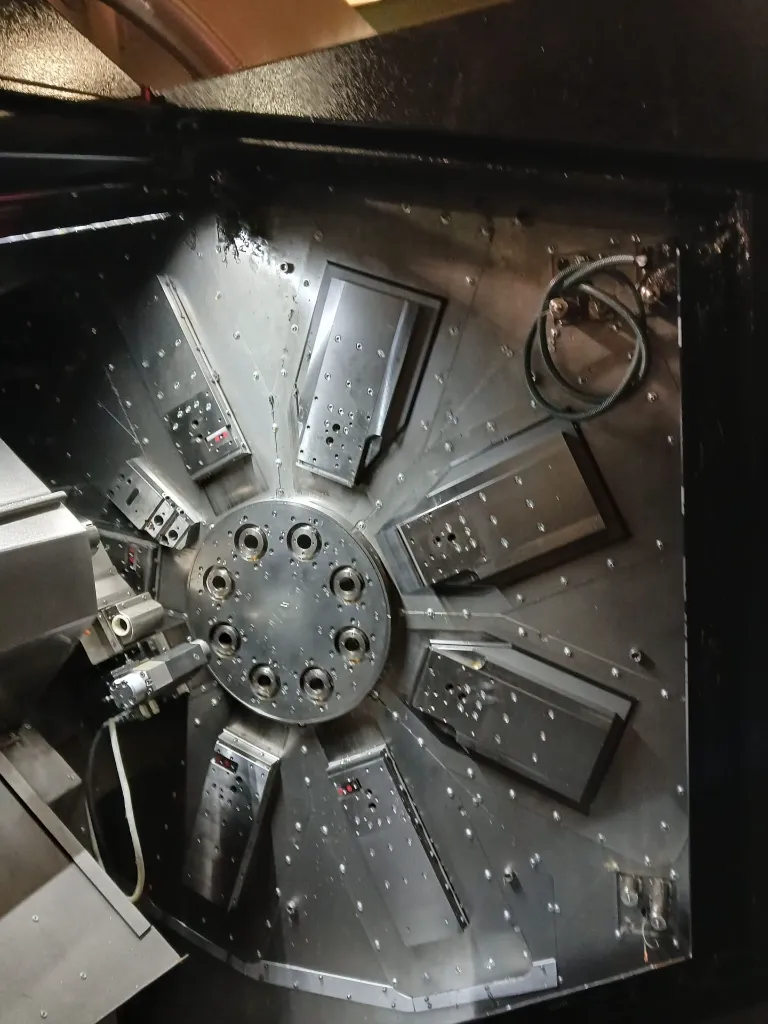

8 broches motorisées, 11 kW – 8 000 tr/min max.

Capacité de la broche : 26 mm, course Z : 75 mm

(longueur maximale de la pièce : 65 mm)

5 chariots X aux positions 1-2-3-7-8

course de 80 mm

3 chariots X-Y aux positions 4-5-6

course X de 55 mm, Y de +/-16,5 mm

Contre-broche de 11 kW – 8 000 tr/min max.

course Z de 150 mm, course X de 170 mm

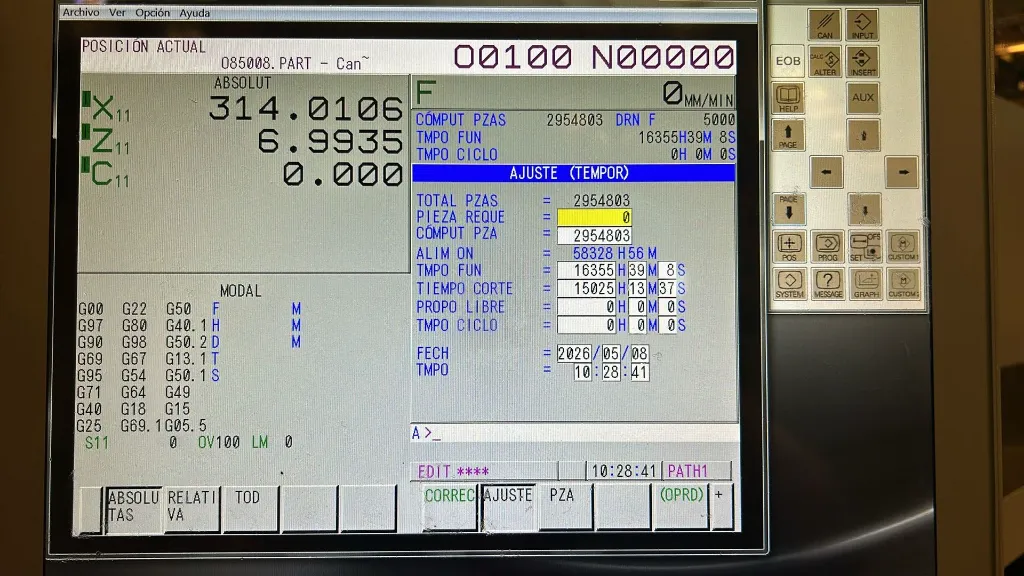

Commande numérique Fanuc 30iB

PC intégré avec écran 17 pouces

Système de programmation TB DECO

Axe C indépendant sur toutes les broches en opération principale et en contre-opération

Aucun tube de réduction nécessaire pour les barres de 26 mm de diamètre (tube de guidage requis pour tous les diamètres) (nécessite 0060 ou 0065 ou 0070 ou 0075)

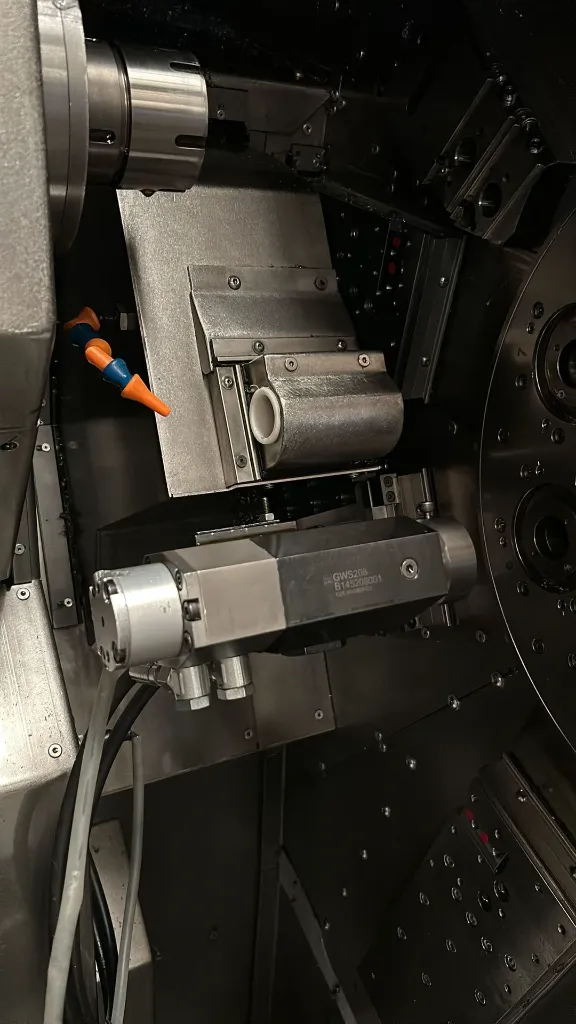

Contre-opération motorisée, support de type GWS pour 2 systèmes de changement rapide VDI-25 avec jusqu’à 5 outils préréglables au total, dont 2 au maximum sont des outils motorisés (montage en usine uniquement) (incompatible avec les modèles 0060, 0070, 0075)

Éjection des chutes, max. 135 mm

Éjection pneumatique des pièces d’une longueur maximale de 65 mm

Dispositif d’alimentation GWS actif

Réservoir de rétention d’huile à l’intérieur de la machine avec grille

Voyant lumineux

Mode d’emploi en espagnol

Langage CNC de la machine en espagnol

Tension 380–420 V, 50 Hz ± 5 %

Container

Armoire électrique

Réservoir d’huile de 2 000 litres

Pompe de refroidissement, 140 l/min, 4 bars

Système de filtration sur papier, 50 µm

Système de filtration hydrostatique, 5 µm

Unité hydrostatique

Chargeur de barres L = 3 m, Ø 5 à 26 mm avec magasin pour 34 à 225 barres (selon le diamètre)

Pompe haute pression, 37 l/min, 40 bar

Pompe haute pression, 36 l/min, 80 bar

Convertisseur de fréquence de 11 kW pour la pompe du circuit hydrostatique : référence 3001 requise

Le boîtier de programmation du convertisseur de fréquence nécessite un modèle 3040, 3042 ou 3044

L'adaptation HP pour l'éjecteur de la contre-broche nécessite un modèle 3010 ou 3020

Réservoir de récupération des copeaux de papier

Convoyeur à copeaux à bande *** avec pompe

Bac à copeaux pour convoyeur *** nécessite 3200

Rouleau de papier de rechange pour système de filtration

Cartouche de rechange pour le filtre d'un groupe hydrostatique

5 µm

Cartouche de rechange pour filtre de sécurité destiné à un groupe hydrostatique

20 µm

38 kW cooling unit

intégré au système d'extinction d'incendie containerKRAFT & BAUER, avec intégration mécanique et interface

Extinction au CO₂

À utiliser avec un système d'aspiration centralisé

TORNOS recommande d'installer un clapet coupe-feu à l'intérieur du conduit d'aspiration
