Course de l'axe X : 1 020 mm
Course de l'axe Y : 550 mm
Course de l'axe Z : 635 mm

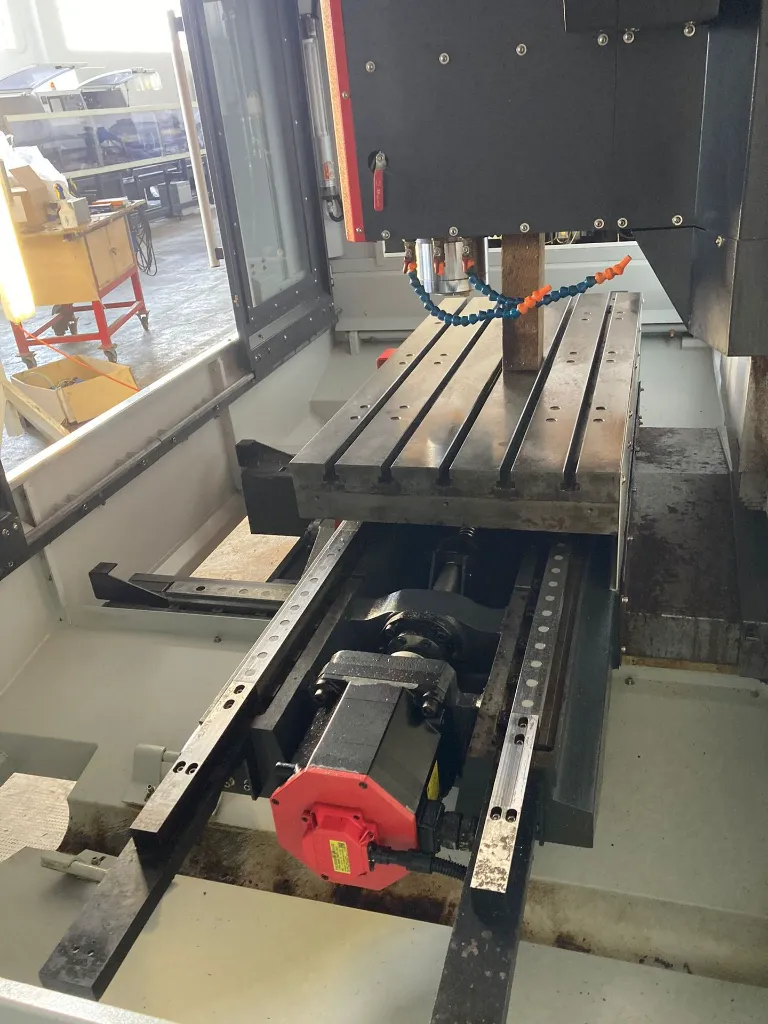

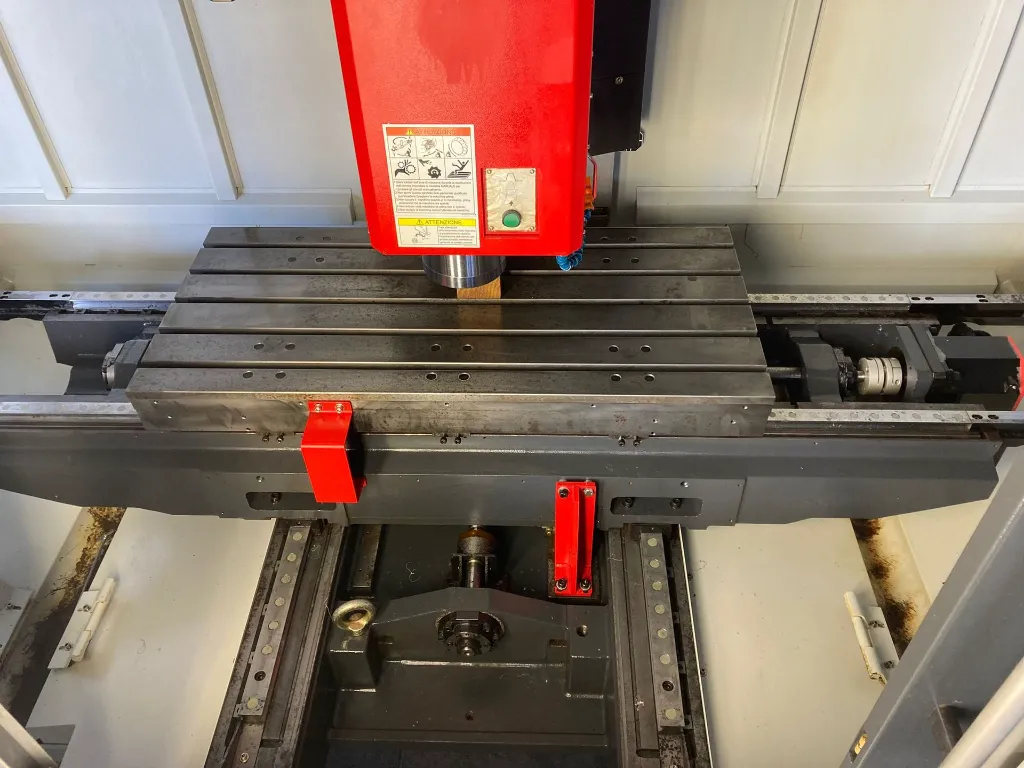

Dimensions de la table : 1 200 x 550 mm
Dimensions des rainures en T : 5 x 18 mm
Distance entre la table et le sol : 915 mm
Charge admissible de la table : 500 kg
Avances rapides des axes X/Y : 36 000 mm/min
Avances rapides de l'axe Z : 30 000 mm/min
Avance d'usinage : 10 000 mm/min
Distance entre le nez de broche et le dessus de la table : 100-735 mm
Distance entre le centre de la broche et la colonne : 640 mm
Moteur axial (X ; Y ; Z) : 3,0/4,0 : 3,0 ; 4,0 : 4,0/5,4 kW/HP
Moteur de broche (en continu/30 min) kW 5,5/7,5
Vitesse de rotation de la broche tr/min 12 000
Cône de broche ISO 40
Type d'ATC avec bras d'échange

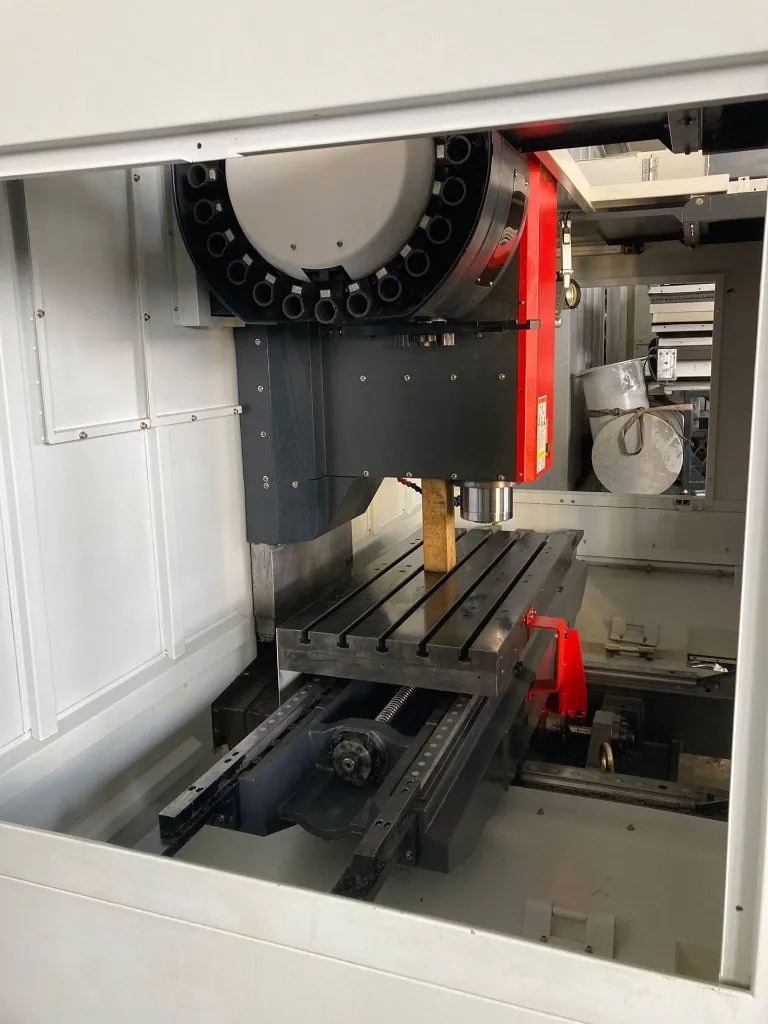

Capacité du magasin d'outils EA 24
Diamètre maximal de l'outil/de l'outil adjacent 80/150 mm
Longueur maximale de l'outil 250 mm
Poids maximal de l'outil 7 mm
Puissance requise kVA 30
Poids de la machine 7 000 kg
Dimensions de la machine 3 590 x 2 140 x 2 630 mm
Barre de pompe haute pression 30
